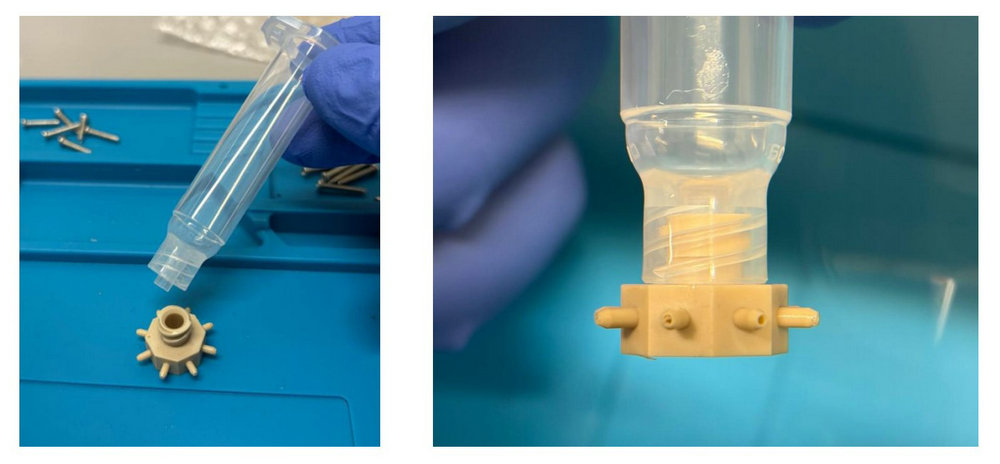

As conexões Luer são componentes pequenos, mas desempenham um papel importante em sistemas médicos de gerenciamento de fluidos e gases. Elas fornecem uma conexão padronizada entre seringas, cateteres, tubos, válvulas, filtros e outros componentes médicos ou laboratoriais. Quando a aplicação exige alta resistência química, estabilidade dimensional, esterilização repetida e vedação confiável, as conexões Luer de PEEK tornam-se uma solução de engenharia atrativa.
Uma conexão Luer é um conector de pequeno diâmetro projetado para proporcionar uma conexão segura entre componentes utilizados para transferência de fluidos ou gases. As conexões Luer tradicionais utilizam uma interface cônica de acoplamento padronizada. Uma conexão Luer Slip depende principalmente do ajuste por interferência cônica, enquanto uma conexão Luer Lock adiciona um mecanismo de travamento mecânico para ajudar a evitar desconexões acidentais.
A conicidade Luer é de aproximadamente 6%, e os componentes macho e fêmea são projetados para se acoplarem por meio de suas superfícies cônicas. Essa geometria permite que um conector relativamente pequeno obtenha uma conexão confiável sem exigir uma estrutura de vedação de grandes dimensões.
As aplicações médicas modernas precisam considerar a série ISO 80369, especialmente a ISO 80369-7 para conectores Luer destinados a aplicações intravasculares e hipodérmicas. A padronização não está relacionada apenas à compatibilidade dimensional, mas também à redução do risco de conexões incorretas entre diferentes aplicações médicas.
Portanto, uma conexão Luer não deve ser vista simplesmente como um pequeno adaptador roscado. Sua conicidade, passagem interna, mecanismo de travamento, dimensões, condição superficial e propriedades do material contribuem para o desempenho final da conexão.
Muitas conexões Luer são fabricadas com polímeros médicos convencionais, como PP, PC, ABS ou outros plásticos de engenharia. Esses materiais podem ser adequados para muitas aplicações descartáveis ou sensíveis ao custo.
O PEEK torna-se especialmente interessante quando a aplicação exige uma combinação de alta resistência mecânica, resistência química, resistência à temperatura, estabilidade dimensional e confiabilidade a longo prazo.
O PEEK apresenta excelente resistência a muitos produtos químicos, solventes, óleos e ambientes de processo agressivos. Isso é particularmente útil para conexões Luer utilizadas em instrumentos analíticos, equipamentos laboratoriais, sistemas de manuseio de produtos químicos e dispositivos médicos expostos a fluidos exigentes.
Uma conexão Luer pode ser pequena, mas pode sofrer cargas mecânicas durante montagem, desmontagem, aperto, ciclos de pressão e manuseio.
As roscas de travamento são especialmente importantes. Se o polímero for muito macio, o aperto excessivo poderá deformar a conexão. Se a forma da conicidade se alterar sob pressão, poderá ocorrer vazamento.
O PEEK é um termoplástico de alto desempenho capaz de operar continuamente em temperaturas consideravelmente superiores às de muitos plásticos médicos convencionais.
Essa característica pode ser importante quando uma conexão Luer precisa suportar limpeza em alta temperatura, esterilização ou condições de processo exigentes.
Para uma conexão Luer, a estabilidade dimensional é crítica. O PEEK apresenta boa estabilidade dimensional quando é processado e usinado corretamente. Isso o torna adequado para aplicações nas quais a geometria do conector precisa permanecer consistente durante usos repetidos ou sob mudanças de temperatura.
Em comparação com diversos outros plásticos de engenharia, o PEEK apresenta uma absorção de umidade relativamente baixa. Isso pode ser benéfico para componentes de precisão, pois alterações dimensionais relacionadas à umidade podem influenciar interfaces de ajuste preciso.
O PEEK é eletricamente isolante e consideravelmente mais leve do que metais como o aço inoxidável. Essas características podem ser úteis em instrumentos de diagnóstico, equipamentos analíticos, sistemas de cateteres, equipamentos laboratoriais e conjuntos especializados de controle de fluidos.
Embora as aplicações médicas sejam um dos usos mais evidentes, as conexões Luer de PEEK também podem ser consideradas para outras aplicações de manuseio de fluidos de precisão.
As possíveis aplicações incluem:
Conjuntos de cateteres e tubos
Componentes de seringas e sistemas de infusão
Equipamentos de diagnóstico
Instrumentos laboratoriais
Sistemas analíticos
Sistemas HPLC e equipamentos de cromatografia
Manuseio de fluidos químicos
Sistemas de amostragem
Equipamentos de pesquisa
Válvulas de precisão e sistemas de controle de fluidos
O material adequado deve sempre ser selecionado de acordo com o fluido real, pressão, temperatura, método de esterilização, requisitos regulatórios e vida útil esperada.
Essa é uma das questões mais importantes ao selecionar um fabricante.
O PEEK pode ser usinado, mas componentes pequenos de PEEK de alta precisão podem ser consideravelmente mais difíceis de fabricar do que peças convencionais de PEEK.
A dificuldade resulta da combinação do comportamento do material com a geometria do conector.
Uma conexão Luer de PEEK típica pode conter várias características de precisão ao mesmo tempo:
Conicidade Luer interna ou externa
Canal interno para fluidos
Rosca Luer Lock
Rosca externa ou de montagem
Superfície de vedação
Ombro ou flange
Seções de parede fina
Pequenos raios
Transições dimensionais acentuadas
Todas essas características podem precisar ser produzidas em um único componente pequeno.
A interface cônica é provavelmente a característica mais crítica do conector.
O Luer macho e o Luer fêmea precisam se acoplar corretamente ao longo de suas superfícies cônicas. O ângulo da conicidade, diâmetro, comprimento, circularidade, concentricidade e qualidade superficial podem afetar a conexão.
As conexões Luer Lock introduzem outra característica crítica: o mecanismo de travamento.
Roscas finas em PEEK exigem um controle cuidadoso porque o material se comporta de maneira diferente dos metais durante o corte.
Se os parâmetros de usinagem forem muito agressivos, o calor excessivo ou as forças de corte poderão afetar a precisão dimensional. Se a ferramenta estiver desgastada, o perfil da rosca poderá mudar gradualmente.
O PEEK possui uma condutividade térmica relativamente baixa em comparação com os metais. Portanto, o calor gerado durante a usinagem não é dissipado da mesma maneira que na usinagem de metais.
A estratégia de usinagem precisa equilibrar:
velocidade de corte + avanço + geometria da ferramenta + profundidade de corte + fixação da peça + refrigeração + sequência de usinagem.
Um bom fabricante não deve simplesmente aplicar ao PEEK os parâmetros de usinagem utilizados para metais.
O PEEK é mais macio que o metal, mas isso não significa que ferramentas convencionais sempre proporcionem os melhores resultados.
A geometria e a afiação da ferramenta influenciam diretamente:
Acabamento superficial
Formação de rebarbas
Precisão dimensional
Geração de calor
Vida útil da ferramenta
Qualidade da rosca
Qualidade da conicidade
Para graus de PEEK reforçados, como PEEK com fibra de carbono ou fibra de vidro, o desgaste da ferramenta torna-se ainda mais importante porque o reforço pode ser abrasivo.
Uma superfície visualmente lisa não significa necessariamente que uma conexão Luer possua uma superfície funcional adequada.
A conicidade interna e a passagem de fluido podem influenciar:
Vazamentos
Resistência ao fluxo
Limpeza
Retenção de partículas
Vedação
Força de conexão
Desempenho em acoplamentos repetidos
Por esse motivo, a rugosidade superficial deve ser controlada de acordo com os requisitos funcionais, e não apenas avaliada visualmente.
A esterilização pode ser um fator importante na seleção de materiais para componentes médicos ou reutilizáveis.
A alta resistência térmica do PEEK o torna atrativo para ambientes exigentes, mas a adequação real depende do processo específico de esterilização.
Os fatores que podem ser considerados incluem:
Esterilização por vapor
Exposição em autoclave
Óxido de etileno
Irradiação gama
Outros métodos de esterilização validados
A esterilização repetida pode afetar os polímeros de maneiras diferentes dependendo da temperatura, dose de radiação, tempo de exposição, geometria e formulação do material.
Portanto, o fabricante deve avaliar o componente completo em vez de simplesmente afirmar que "o PEEK é esterilizável".
Como o componente é pequeno e a interface possui uma função crítica, a inspeção deve abranger mais do que as dimensões externas básicas.
Um processo profissional de controle de qualidade pode incluir:
Inspeção do material
Confirmação do grau do PEEK, lote do material e documentação correspondente.
Inspeção dimensional
Verificação de diâmetros críticos, comprimentos, espessuras de parede, roscas e características de acoplamento.
Inspeção da conicidade
Verificação da geometria da conicidade Luer e de sua relação dimensional.
Inspeção superficial
Avaliação das superfícies críticas de vedação e de contato com fluidos.
Teste de vazamento
Verificação de que a conexão montada atende aos requisitos de vedação especificados.
Testes mecânicos
Dependendo da aplicação, podem ser avaliadas a resistência à separação, ao desrosqueamento e outras características mecânicas.
Inspeção visual
Verificação de rebarbas, trincas, marcas de usinagem, contaminação e outros defeitos.
Os testes segundo a ISO 80369 incluem avaliações de desempenho mecânico, como resistência à separação e ao desrosqueamento, demonstrando por que os conectores Luer exigem mais do que uma simples inspeção dimensional.
