Nos últimos anos, o PEEK ganhou rapidamente popularidade na indústria de dispositivos médicos. De cages para fusão espinhal e implantes ortopédicos a componentes isolantes para instrumentos cirúrgicos, um número cada vez maior de produtos médicos está substituindo o metal pelo PEEK.
As razões são práticas: excelente biocompatibilidade, baixa densidade, módulo de elasticidade mais próximo ao do osso humano e radiolucidez em exames de raios X. Essas propriedades tornam o PEEK especialmente atraente para aplicações médicas nas quais baixo peso, desempenho mecânico e imagens pós-operatórias claras são importantes.
No entanto, quem já comprou peças médicas de PEEK provavelmente encontrou uma situação frustrante: vários fabricantes afirmam que podem usinar PEEK, mas depois que o pedido é realizado, as peças acabadas podem apresentar desvios dimensionais, baixa qualidade superficial, rebarbas ou outros problemas. Como resultado, as peças precisam ser usinadas novamente, consumindo tempo e aumentando os custos.
O problema é que muitas empresas de usinagem não explicam de forma proativa os desafios envolvidos na usinagem de PEEK antes de aceitar um pedido.
Este guia apresenta os principais desafios e algumas perguntas práticas que você pode fazer durante a seleção de fornecedores para determinar se um fabricante realmente possui experiência em usinagem de PEEK para aplicações médicas.
O PEEK é um polímero de alto desempenho cujas características de usinagem são muito diferentes das dos plásticos de engenharia convencionais. Além disso, seu comportamento também é muito diferente do dos metais.
Alguns fabricantes abordam a usinagem de PEEK utilizando os mesmos métodos empregados para materiais como nylon ou ABS. Eles simplesmente reutilizam ferramentas convencionais, parâmetros de corte e métodos de refrigeração. Os resultados geralmente ficam longe do esperado.
Um dos principais desafios é a condutividade térmica relativamente baixa do PEEK. Durante o corte, o calor pode se acumular na região de usinagem. À medida que a temperatura aumenta, o material pode amolecer, afetando a estabilidade dimensional.
O PEEK também é sensível ao desgaste da ferramenta. Quando a ferramenta de corte fica ligeiramente cega, as forças de corte podem aumentar significativamente, resultando na deterioração da qualidade superficial, formação de rebarbas, riscos e rugosidade excessiva.
Fabricantes com ampla experiência em usinagem de PEEK podem utilizar ferramentas PCD ou ferramentas de metal duro com revestimentos especiais, juntamente com parâmetros de corte especificamente otimizados para PEEK. Fabricantes sem experiência suficiente podem simplesmente utilizar ferramentas de uso geral e esperar obter resultados aceitáveis.
Para componentes médicos de precisão, essa diferença de experiência pode ter um impacto significativo na peça final.
O próprio material PEEK pode se tornar a primeira fonte de problemas.
As matérias-primas de PEEK exigem condições adequadas de armazenamento e podem ser afetadas pela umidade. Se o material absorver umidade, a exposição ao calor durante a usinagem poderá causar bolhas ou outros defeitos, afetando potencialmente a densidade e a qualidade superficial do componente acabado.
Para componentes implantáveis de PEEK, a limpeza do material é especialmente importante. Matéria-prima contaminada pode resultar na rejeição das peças mesmo quando suas dimensões atendem aos requisitos do desenho técnico.
Um fabricante profissional de peças de PEEK deve realizar inspeção de recebimento das matérias-primas. O material deve ser acompanhado da documentação adequada do fornecedor e da identificação do grau, enquanto o armazenamento deve ser realizado sob condições ambientais apropriadas.
Por outro lado, algumas empresas de usinagem geral podem comprar barras de PEEK no mercado sem identificar claramente a origem ou o grau do material. Em alguns casos, o cliente pode até pagar por PEEK de grau médico e receber um material que não atende à especificação necessária.
Ao avaliar um fornecedor, pergunte:
Qual grau de PEEK vocês utilizam?
Quem é o fornecedor do material?
Vocês podem fornecer um certificado do material ou Certificate of Conformance?
Um fabricante capaz de responder claramente a essas perguntas geralmente possui um sistema de gestão de materiais mais controlado. Se as respostas não forem claras, isso deve ser considerado um sinal de alerta.
Outro ponto que muitas empresas de usinagem geral deixam de considerar é o sistema de fluido de corte.
Para a usinagem de PEEK médico, é altamente recomendável utilizar um sistema independente de fluido de corte, especialmente para componentes implantáveis. Os fluidos utilizados na usinagem de metais podem conter cavacos metálicos ou outros contaminantes. Se o mesmo sistema for utilizado para PEEK, esses contaminantes podem entrar em contato com a superfície do componente.
Para componentes implantáveis, a contaminação por metais pode se tornar um problema sério de qualidade.
Pelo mesmo motivo, a área de usinagem de componentes de PEEK deve, idealmente, ser fisicamente separada das operações de usinagem de metais. Caso seja necessário utilizar a mesma máquina, procedimentos completos de limpeza e controle de contaminação devem ser realizados antes da troca de material.
Essa é uma área em que fornecedores de usinagem geral podem não compreender totalmente os requisitos. Um fabricante pode conseguir atingir as dimensões especificadas e, ainda assim, não atender aos requisitos de limpeza de um componente médico de PEEK.
Ao selecionar um fornecedor, pergunte diretamente:
Onde os componentes de PEEK são usinados? As máquinas ou os sistemas de fluido de corte são compartilhados com peças metálicas?
Se o fabricante não conseguir fornecer uma resposta clara, sua experiência com usinagem de PEEK de grau médico pode ser limitada.
O PEEK possui um módulo de elasticidade inferior ao da maioria dos metais. Como resultado, componentes de PEEK com paredes finas podem sofrer deformação durante a usinagem se as forças de fixação ou de corte não forem devidamente controladas.
Depois que o dispositivo de fixação é liberado, o componente pode sofrer uma recuperação elástica parcial, provocando alterações na precisão dimensional.
Isso é especialmente importante para componentes médicos com geometrias complexas.
Por exemplo, componentes médicos de PEEK podem incluir:

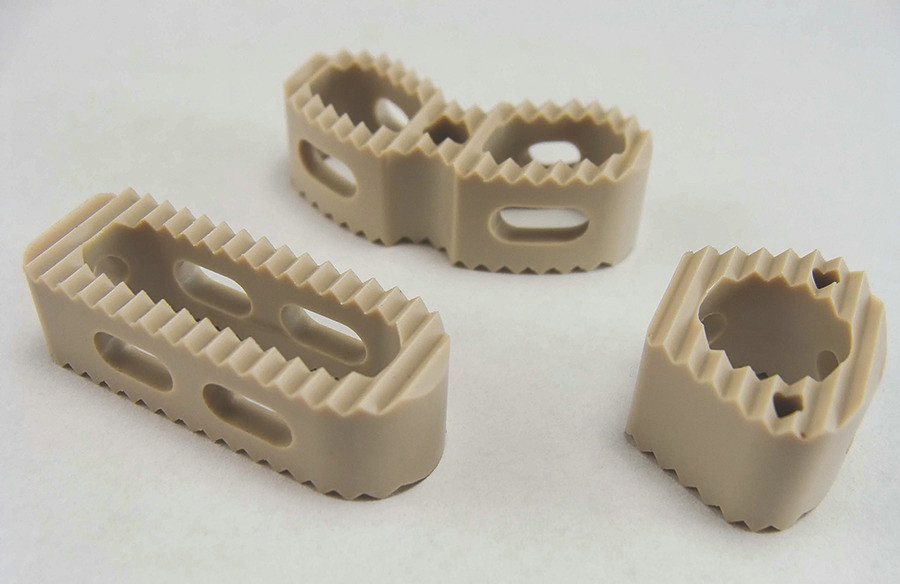

Superfícies serrilhadas em cages de fusão espinhal
Estruturas tubulares de paredes finas
Geometrias complexas com múltiplas superfícies
Componentes ortopédicos de precisão
Essas peças podem exigir muito dos centros de usinagem de 5 eixos e de dispositivos de fixação especialmente projetados.
O uso de uma máquina de 3 eixos e a necessidade de fixar novamente um componente complexo de PEEK várias vezes introduzem fontes adicionais de erro. Os erros acumulados de posicionamento podem dificultar a manutenção da precisão dimensional necessária.
Se o seu componente possui paredes finas ou superfícies curvas complexas, informe isso claramente durante a etapa de solicitação de orçamento.
Pergunte ao fabricante:
Qual projeto de dispositivo de fixação vocês utilizarão e como controlarão a deformação durante a usinagem?
Um fabricante com experiência real deve ser capaz de apresentar uma estratégia específica de usinagem e fixação, em vez de depender exclusivamente de tentativa e erro.
A medição por coordenadas continua sendo importante para os componentes de PEEK.
Uma Máquina de Medição por Coordenadas (CMM) pode ser utilizada para verificar a precisão dimensional, e relatórios de medição com dados de coordenadas devem ser considerados um requisito básico para componentes de precisão.
No entanto, as peças médicas de PEEK possuem outra consideração importante que recebe menos atenção na usinagem convencional de metais: a limpeza.
Antes da entrega, componentes implantáveis de PEEK podem exigir uma verificação de limpeza para confirmar que a superfície está livre de resíduos metálicos indesejados, resíduos de fluido de corte e outros contaminantes.
Nem toda empresa de usinagem possui capacidade para realizar esse tipo de inspeção, e nem todo fornecedor menciona isso de forma proativa.
Portanto, pergunte:
Vocês realizam inspeção de limpeza antes de entregar peças médicas de PEEK?
Você também pode perguntar:
Qual método de inspeção vocês utilizam?
Quais contaminantes são verificados?
Vocês podem fornecer registros de inspeção?
Essas perguntas podem ajudar a determinar se o fabricante compreende os requisitos de qualidade associados aos componentes implantáveis de PEEK.
Antes de fazer um pedido, algumas perguntas específicas podem ajudá-lo a avaliar rapidamente a experiência real do fornecedor em usinagem de PEEK.
Solicite casos reais de aplicação, amostras de peças ou relatórios de inspeção.
Um fabricante sem experiência real em usinagem de PEEK médico pode estar utilizando o seu projeto como seu primeiro teste.
Solicite o grau exato do material, as informações do fornecedor e a certificação do material.
Isso ajuda a avaliar se o fabricante possui um sistema confiável de controle de materiais.
Essa pergunta ajuda a determinar se o fabricante entende a importância do controle de contaminação.
A resposta pode revelar o nível de experiência do fabricante em controle de deformação e usinagem de precisão.
Isso é especialmente importante quando os componentes são destinados a aplicações médicas implantáveis.
Escolher um fabricante para a usinagem de peças médicas de PEEK não significa simplesmente encontrar uma empresa que possua uma máquina CNC e afirme ser capaz de processar PEEK.
O PEEK exige atenção específica ao controle de materiais, ferramentas de corte, parâmetros de usinagem, controle térmico, prevenção de contaminação, fixação, controle de deformação, inspeção dimensional e limpeza.
O fabricante adequado deve ser capaz de explicar não apenas se consegue usinar PEEK, mas também como controla os desafios específicos associados aos componentes médicos de PEEK.
Antes de solicitar um orçamento, pergunte sobre projetos médicos anteriores com PEEK, graus das matérias-primas, equipamentos de usinagem, gerenciamento do fluido de corte, projeto dos dispositivos de fixação e inspeção de limpeza.
Essas perguntas podem ajudá-lo a diferenciar um fabricante com experiência real em usinagem de PEEK médico de uma empresa que simplesmente trata o PEEK como outro plástico de engenharia convencional.
