Usinagem CNC de PEEK: Guia Completo para Engenheiros e Fabricantes

A usinagem CNC de PEEK permite que os fabricantes transformem um plástico de engenharia de alto desempenho em peças com tolerâncias rigorosas para indústrias exigentes, como aeroespacial, médica e de semicondutores. Quando executada corretamente, oferece precisão semelhante à do metal, com menor peso, excelente resistência química e estabilidade dimensional a longo prazo.

O que é usinagem CNC de PEEK?

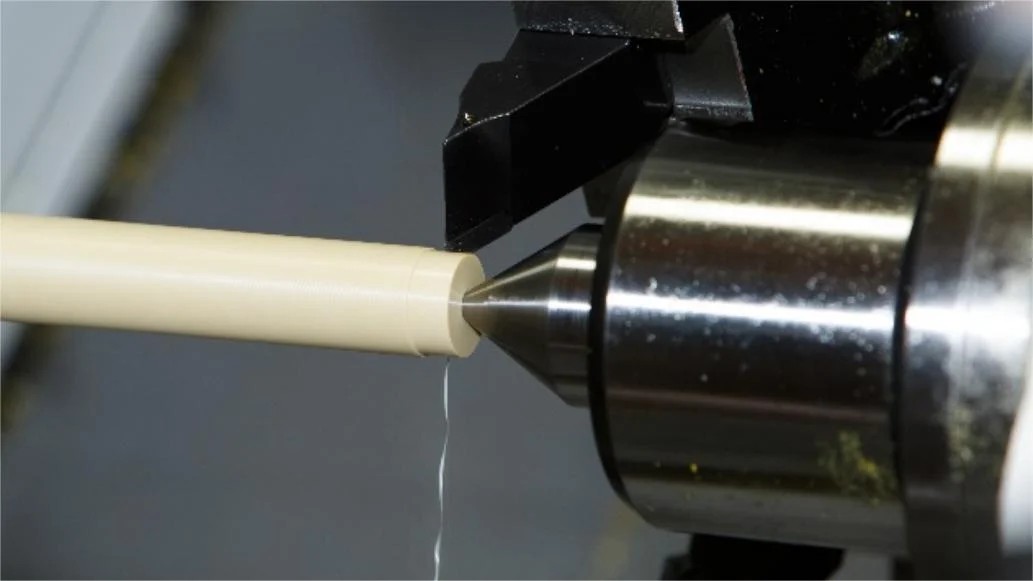

PEEK (polieteretercetona) é um termoplástico semicristalino de alta temperatura, conhecido por sua alta resistência mecânica, resistência química e baixíssima fluência, mesmo em temperaturas elevadas. A usinagem CNC de PEEK utiliza processos de torneamento, fresamento, furação e outras operações de remoção de material para transformar estoque extrudado ou moldado de PEEK em componentes acabados com tolerâncias rigorosas e excelente acabamento superficial.

Em comparação com metais, a usinagem de plástico PEEK pode alcançar precisão semelhante, reduzindo o peso da peça, melhorando a resistência à corrosão e simplificando conjuntos ao substituir projetos metálicos de múltiplas peças por um único componente plástico usinado. Essas vantagens tornam a usinagem CNC de PEEK uma solução preferida quando confiabilidade e longa vida útil são essenciais.

Vantagens da usinagem CNC de PEEK

A rigidez do PEEK, sua estabilidade dimensional e o baixo coeficiente de expansão térmica ajudam as peças usinadas a manter tolerâncias sob cargas e temperaturas variáveis, tornando-o ideal para componentes de precisão. A resistência mecânica e à fadiga do material permitem a substituição de metais em muitas aplicações estruturais, mantendo o desempenho em ambientes quentes e quimicamente agressivos.

Do ponto de vista da fabricação, a usinagem de plástico PEEK possibilita geometrias complexas, paredes finas e detalhes delicados que podem ser difíceis de moldar, especialmente em produções de baixo a médio volume. A usinagem CNC também reduz custos de ferramental e prazos de entrega em comparação com a moldagem por injeção, o que é importante para protótipos, peças personalizadas e produção de alta variabilidade.

Boas práticas gerais na usinagem de plástico PEEK

O PEEK possui condutividade térmica relativamente baixa, portanto o calor tende a se concentrar na zona de corte; o uso de ferramentas de metal duro afiadas ou revestidas com diamante, parâmetros de corte controlados e refrigeração adequada é fundamental para evitar danos térmicos. Altas velocidades de corte combinadas com avanços moderados ou baixos podem promover um cisalhamento limpo, minimizar rebarbas e melhorar o acabamento superficial, desde que a afiação da ferramenta e o controle térmico sejam mantidos.

A geometria otimizada da ferramenta com ângulos de ataque e alívio positivos ajuda a reduzir as forças de corte, limitar o acúmulo de calor e obter superfícies mais lisas na usinagem CNC de PEEK. Em operações de furação e cavidades profundas, o uso de fluido de corte ou jato de ar é importante para evacuar cavacos e reduzir o aquecimento localizado, evitando amolecimento, esfregamento ou microfissuras na superfície do PEEK.

Recozimento e alívio de tensões na usinagem de PEEK

O recozimento do PEEK antes da usinagem alivia as tensões internas geradas durante a extrusão ou moldagem, reduz o risco de empenamento e trincas e melhora a estabilidade dimensional durante e após a usinagem. O processo de recozimento aumenta a cristalinidade e suaviza levemente o material, o que melhora a usinabilidade, reduz o desgaste da ferramenta e melhora a qualidade superficial.

Se o recozimento for ignorado, o material semiacabado pode se deformar à medida que o material é removido, resultando em peças fora de tolerância ou defeitos superficiais, especialmente em componentes complexos ou de seções espessas. Muitas diretrizes também recomendam uma etapa de recozimento secundária após a usinagem bruta ou entre as etapas de desbaste e acabamento para aliviar novas tensões introduzidas e estabilizar as dimensões antes dos cortes finais.

Usinagem de PEEK puro (sem carga)

O PEEK sem carga é relativamente mais fácil de usinar e produz cavacos contínuos e dúcteis, mas o controle térmico continua sendo essencial devido à sua baixa condutividade térmica. Ferramentas de metal duro afiadas com ângulo de ataque positivo, altas rotações do eixo-árvore e profundidades de corte leves a moderadas ajudam a gerar superfícies limpas sem esfregamento ou formação excessiva de rebarbas.

Como o PEEK puro é menos abrasivo do que os graus carregados, a vida útil da ferramenta geralmente é maior e ferramentas de metal duro padrão costumam ser suficientes para a maioria das operações de usinagem CNC. Ainda assim, é uma boa prática recozer blanks de PEEK puro de alta precisão, especialmente para peças espessas ou características com tolerâncias rigorosas sensíveis à fluência e às tensões residuais.

Usinagem de CF30 PEEK (30% fibra de carbono)

O CF30 PEEK é reforçado com aproximadamente 30% de fibra de carbono em peso, aumentando significativamente a rigidez, a resistência e a resistência ao desgaste em comparação com os graus sem carga. Esse reforço também torna o material mais abrasivo, elevando o desgaste da ferramenta e tornando sua seleção mais crítica na usinagem de plástico PEEK.

Ferramentas de metal duro com revestimentos resistentes ao desgaste ou ferramentas de diamante são comumente recomendadas para manter a afiação da aresta de corte e a precisão dimensional ao usinar CF30 PEEK. Os parâmetros de corte geralmente precisam ser mais conservadores do que para o PEEK puro, com avanços, velocidades e profundidades de corte controlados para equilibrar produtividade, acabamento superficial e vida útil da ferramenta.

Para o CF30 PEEK, o recozimento é particularmente útil em peças espessas ou complexas para reduzir tensões internas e evitar microfissuras em regiões ricas em fibras, especialmente em componentes altamente carregados. O alívio de tensões pós-usinagem também pode ser benéfico quando a estabilidade dimensional ao longo do tempo e da temperatura é crítica, como em aplicações aeroespaciais ou conjuntos mecânicos de precisão.

Usinagem de GF30 PEEK (30% fibra de vidro)

O GF30 PEEK contém aproximadamente 30% de fibra de vidro, o que aumenta a rigidez, a estabilidade dimensional e a resistência à fluência, mas introduz abrasividade muito elevada durante a usinagem. Esse grau permite excelente controle dimensional e menor expansão térmica, mas exige ferramentas robustas e um planejamento cuidadoso do processo.

Ferramentas revestidas com diamante ou ferramentas de metal duro de alta qualidade com geometria otimizada são fortemente recomendadas para a usinagem de GF30 PEEK, a fim de reduzir o desgaste do flanco e manter a integridade da aresta de corte. Velocidades de corte mais baixas, avanços controlados e inspeção frequente da ferramenta são importantes para evitar vibração, delaminação nas bordas e qualidade superficial inconsistente à medida que a ferramenta se desgasta.

Devido ao alto teor de fibras, o GF30 PEEK se beneficia significativamente do recozimento antes da usinagem para minimizar tensões internas e melhorar a resistência à trinca sob cargas mecânicas ou térmicas. Para peças de precisão, um recozimento adicional após o desbaste pode estabilizar ainda mais o material antes das operações finais de acabamento na usinagem CNC de PEEK.

Usinagem de MOD PEEK (graus modificados)

MOD PEEK refere-se geralmente a formulações modificadas de PEEK que podem ser carregadas ou compostas com lubrificantes, pigmentos ou outros aditivos para ajustar propriedades como atrito, comportamento elétrico ou desempenho de processamento. Modificações típicas buscam melhorar a resistência ao desgaste, reduzir o atrito ou facilitar a usinagem, mantendo a resistência mecânica e a resistência térmica básicas do PEEK padrão.

Os parâmetros de usinagem para MOD PEEK dependem fortemente da formulação específica: graus autolubrificantes podem usinar de forma mais suave, enquanto variantes fortemente carregadas podem se comportar de maneira semelhante ao CF30 ou GF30 PEEK em termos de abrasividade e formação de cavacos. A seleção da ferramenta deve seguir as recomendações específicas do fornecedor do material, mas, em geral, é seguro começar com ferramentas de metal duro ou diamante, avanços e velocidades conservadores e, em seguida, otimizar com base no acabamento superficial obtido e no desgaste da ferramenta.

Como alguns PEEK modificados são projetados para maior estabilidade dimensional, eles podem ser um pouco menos sensíveis às tensões residuais; ainda assim, o recozimento continua sendo recomendado para peças com tolerâncias críticas ou seções espessas. Sempre confirme o perfil de temperatura e o tempo de recozimento recomendados na ficha técnica do material, pois os aditivos podem alterar o ciclo térmico ideal.

Dicas práticas e cuidados de usinagem

Utilize ferramentas afiadas e geometrias com ângulo de ataque positivo para reduzir as forças de corte, evitar esfregamento e obter superfícies de alta qualidade na usinagem de plástico PEEK.
Controle o calor com velocidades de corte adequadas, avanços moderados, profundidades de corte mínimas e refrigeração eficaz ou jato de ar para evitar degradação térmica e deformação.
Execute a usinagem bruta deixando uma pequena sobra de material, permita que a peça descanse ou seja recozida e, em seguida, realize a usinagem de acabamento até as dimensões finais para obter a melhor estabilidade na usinagem CNC de PEEK.
Para CF30, GF30 e graus MOD PEEK abrasivos, planeje maior desgaste da ferramenta, intervalos de troca mais curtos e inspeção mais frequente das dimensões críticas.
